A級防火材料是公安部于2009年9月25日聯合發布了《民用建筑外保溫系統及外墻裝飾防火暫行規定》說明的，在做保溫防火材料時候，燃燒性能的界定。A級指的是“不燃燒”。然而就目前市場上看，A級保溫材料寥寥無幾，屈指可數，只有玻璃棉、巖棉板、泡沫玻璃、水泥發泡板，玻化微珠等幾種。

常用的A級防火材料種類
? •巖棉板 •無機保溫砂漿 •玻璃棉板  •泡沫玻璃板  •泡沫陶瓷板  •砂加氣混凝土  •陶粒混凝土  •發泡水泥  •微珠板

一、巖棉板

定義：巖棉板是以玄武巖及其它天然礦石等為主要原料，巖棉板經高溫熔融成纖，加入適量粘結劑，固化加工而制成的。
目前一般都是以經擺錘法生產的憎水型巖棉板為保溫隔熱層材料，采用粘、釘結合工藝與基層墻體連接固定，并由抹面膠漿和增強用玻纖網布復合而成的抹面層以及裝飾砂漿飾面層或涂料構成。

特點：透氣性好與無冷凝反應；良好的隔音性能；良好的熱、化學穩定性；可靠的憎水性；良好的機械強度；易施工性。

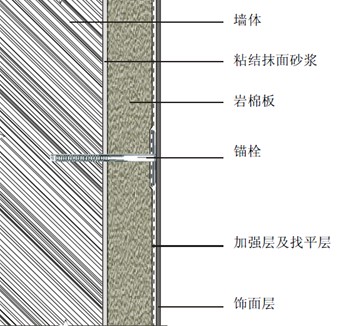

系統構造主要包括：粘結層、保溫層、加強層及找平層、飾面層及配件。飾面層應采用飾面砂漿、裝飾灰漿等輕質功能性涂層或有良好透氣性的水性外墻涂料。

無機保溫砂漿

無機保溫砂漿是一種用于建筑物內外墻粉刷的新型保溫節能砂漿材料，以導熱系數小的無機類輕質保溫顆粒作為輕骨料，再配以膠凝材料（如：水泥、膠粉）、防開裂材料（如短切纖維）、增稠劑和填充材料（如：粉煤灰、石膏等）等組成的干粉砂漿具有節能利廢、保溫隔熱、防火防凍、耐老化的優異性能以及低廉的價格等特點，有著廣泛的市場需求 。

產品狀態：均勻灰色粉體。產品特點：1、精選進口可再生分散膠粉、無機膠凝材料、優質骨科及具有保水、增加、畜變、抗裂等功能的助劑預混干拌而成。 2、對多種保溫材料均具有良好的粘結力。 3、良好的柔性、耐水性、耐候性。 4、現場直接加水調和使用，方便操作。 5、安全環保，符合產業政策。

無機保溫砂漿的分類

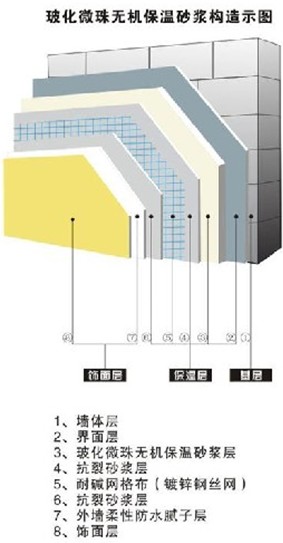

無機保溫砂漿的分類應該從絕熱材料的種類來加以劃分，從目前來看，上海市的無機保溫砂漿主要是玻化微珠和膨脹珍珠巖二類保溫砂漿，他們的區別在于：膨脹珍珠巖的材性顆粒大、開口的，吸水率高，導熱系數大于玻化微珠，并且吸水后導熱系數是不可逆的。玻化微珠顆粒小，閉口的，基本不吸水。

施工方法：基層表面應無粉塵和無油污及影響粘結性能的雜物；

熱天或基層干燥即可基層吸水量大時應用水濕潤，使基層達到內濕外干，表面無明水. 將保溫系統專用界面劑按照水灰比1：4攪拌均勻，批刮于基層上，并拉成鋸齒狀，厚度約為3mm，或用噴涂方法也可. 將無機保溫砂漿按照水灰比4：5.5攪拌成漿體，應攪拌均勻，無粉團. 將無機保溫砂漿根據節能要求進行粉抹，2cm以上需分次施工，2遍抹灰間隔應在24小時以上，用噴涂方法也可以. 保溫砂漿施工完畢需養護3-5天(視氣溫而異). 保溫砂漿養護結束后，建議表面應作防滲水處理（涂防滲劑二道）.
第二道防滲劑施工完畢4小時即可進行保溫砂漿保護層施工. 保溫砂漿表面先批一道抹灰泥，同時濕鋪耐纖網格布，再批一道抹平（二道厚度應≥3mm）. 保護層施工完畢后，養護2-3天（視氣溫而異）即可進行后序飾面層施工.

優點：

1. 　無機保溫，A級不燃材料。2. 　無空腔結構。導熱系數小但強度高（包括拉伸粘結強度）。3. 　透氣性能好，不結露。
抹灰成型，適用于異形墻面。

缺點：

1. 　導熱系數比有機類材料略高。

2. 有一定吸水性。

3. 　厚度不易控制，受施工影響大。


玻璃棉板

是用離心技術，將熔融玻璃纖維化并加以熱固性樹脂為主的環保型配方粘結劑加工而成的制品，是一種由直徑只有幾微米的玻璃纖維制作而成的有彈性的玻璃纖維制品。只適合做干掛外墻系統的填充材料

泡沫玻璃

泡沫玻璃是一種以玻璃為主要原料，摻入適量發泡劑，通過高溫隧道窯爐加熱焙燒和退火冷卻加工處理后制得，具有均勻的獨立密閉氣孔結構的新型無機絕熱材料。

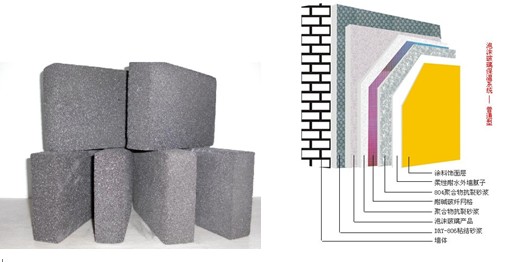

體系構成：泡沫玻璃外墻外保溫體系的基本構造層次由內到外應為：粘結層、泡沫玻璃保溫層、護面層、飾面層（如圖所示）其中抹灰層主要用于墻體基層的找平，能夠保證泡沫玻璃牢固的粘貼在墻體上。

特點：

1. 表面密度小，強度高，其表面強度在0.5MPa～1.0MPa。

2. 保溫性能好，其導熱系數在0.05W/m•K左右。

3. 吸水率較低。

4. 抗凍融性、耐久性好，可以達到與建筑物同壽命，一次性解決建筑物保溫。

5. 膨脹系數較低，尺寸穩定性好，與混凝土、砂漿膨脹系數相近。

6. 不易被老鼠、昆蟲等動物破壞，可保持建筑物清潔。

泡沫陶瓷板

• 以陶土尾礦、陶瓷碎片、河（湖）道淤泥、摻加料等作為主要原料，采用先進的生產工藝和發泡技術，經高溫焙燒而成的高氣孔率的閉孔陶瓷材料。

• 產品狀態：固體塊狀。

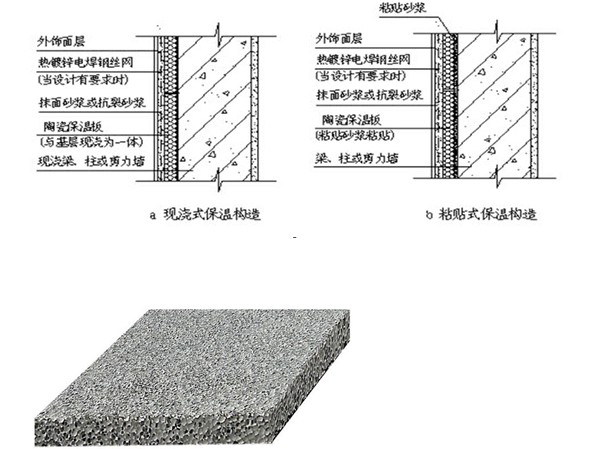

• 兩種構造做法：

泡沫陶瓷板• 特點：
防火阻燃、變形系數小、抗老化、性能穩定、生態環保性好、與墻基層和抹面層相容性好、安全穩固性好、可與建筑物同壽命。

水泥發泡板發泡水泥按生產方式不同可分為物理發泡和化學發泡。

物理發泡：將發泡劑通過機械設備制備成泡沫，再將泡沫加入到由水泥基膠凝材料、集料、摻合料、外加劑和水制成的料漿中，經混合攪拌、澆注成型、養護而成的保溫板材（以下簡稱發泡水泥保溫板）。

化學發泡：將發泡劑加入由水泥基膠凝材料、集料、摻合料、外加劑和水制成的料漿中，經混合攪拌、澆注，使其在模具中通過化學反應而使漿體內部產生封閉氣孔，經養護、切割而成的保溫板材。

優缺點：發泡水泥保溫板是目前墻體保溫和墻體保溫防火隔離帶理想的保溫材料，其優點是：導熱系數低，保溫效果好，不燃燒，防水，與墻體粘結力強，強度高，無毒害放射物質，環保。與建筑物使用壽命同期，而且施工簡便、快捷。技術性能優于泡沫玻璃、泡沫陶瓷、酚醛泡沫板、聚苯顆粒、聚苯板、擠塑板等墻體保溫材料。 其缺點是：強度低（脆），吸水率高，無法與泡沫玻璃、泡沫陶瓷、酚醛泡沫板、聚苯顆粒、聚苯板、擠塑板等墻體保溫材料相比。

主要特性：本產品主要特性有以下幾點：
　　1、防火隔熱性
　　發泡水泥板是A級不燃無機保溫材料，有良好的防火性能，1200度高溫烘烤3小時，仍保持完整性，在建筑物上使用，可提高建筑物的防火性能。因其閉孔率>95%，從而具有很好的隔熱性能。
　　2、輕質耐震性
　　產品容重輕，體積干，密度大約為250kg/立方，該板通過了國家測試中心150萬次的抗疲勞振動實驗，該板與鋼結構焊接為一個整體，可抵9級地震。
　　3、隔音性
　　因由多孔的無數獨立的氣泡形成，所以吸音效果比一般的混凝土高出5倍左右，隔聲系數大于45dB。
　　4、施工方便，工效高
　　施工方便、工期短、施工中無需沙、水泥等材料，材料堆放簡潔、高效、體積小，占用場地設備等資源少、無建筑垃圾，施工完成后無需抹灰。傳統砌塊墻體需要12人60分鐘的施工量，用發泡水泥板只需3人60分鐘即可完成，節約人工成本。
　　5、抗壓強度、粘結力強
　　發泡水泥板中使用了特種纖維，增加了發泡水泥板的抗壓強度，經國家專業檢測機構檢驗，抗彎破壞荷載為可承重自重3倍以上（國家標準為1.5倍），抗壓強度為5/mpa以上（國家標準為3.5/Mpa），吊掛力為1500/N以上（國家標準為1000/ N）。
　　6、無毒無害、環保節能
　　發泡水泥板是以水泥和粉煤灰等為主要生產原材料，高溫下不會燃燒且沒有有毒氯體釋放，屬于安全性環保材料，且作為利廢產品得到國產產業政策的支持。
　　7、壽命長
　　我國目前的建筑設計壽命一般為50-100年，發泡水泥板的壽命大于50年，與建筑同壽命。
　　發泡水泥板現在已廣泛應用于大跨度工業廠房、倉庫、大型機車庫、體育場館、展覽館、飛機場、大型公用設施、活動房及住宅夾層、民用住宅的隔墻保溫等各個領域的建筑工程中，并克服以往采用的泡沫隔熱材料所產生的保溫差，熱傳感率高，產生龜裂的特點。

以上就是搜活動房網為您整理的A級防火保溫材料，希望對您有幫助！
